スチール構造パワータワーの応力解析方法は何ですか？

スチール構造パワータワーの応力解析方法は何ですか？

鉄骨構造のパワータワーのサプライヤーとして、これらの構造の安全性、信頼性、効率を確保するためには、ストレス分析方法を理解することが重要です。スチール構造のパワータワーは、送電および配電システムの不可欠なコンポーネントであり、さまざまな負荷と環境条件にさらされます。このブログ投稿では、スチール構造のパワータワーに使用される一般的なストレス分析方法のいくつかについて説明します。

1。分析方法

分析方法は、数学的方程式と理論に基づいて、パワータワーの応力と変形を計算します。これらの方法は比較的単純であり、構造的挙動の迅速な推定値を提供できます。

1.1。単純化されたビーム理論

単純化されたビーム理論は、パワータワーを一連のビームとして扱います。タワーの各メンバーはまっすぐなビームであると想定されており、荷重は特定のポイントで適用されるか、ビームの長さに沿って分布しています。平衡方程式と材料の応力 - ひずみ関係を使用することにより、各メンバーの内部力（軸方向の力、せん断力、曲げモーメントなど）を計算できます。

たとえば、単純な格子タワーでは、垂直メンバーを軸方向の圧縮と曲げの下の柱として分析できますが、対角線メンバーは張力または圧縮部材として扱うことができます。次に、各メンバーの最大応力は、式$ \ sigma = \ frac {n} {a} \ pm \ frac {m y} {m y} $、$ n $は軸方向の力、$ a $はクロスセクショナルエリア、$ m $は$ mの瞬間です。

1.2。フレーム分析

フレーム分析は、パワータワーの異なるメンバー間の相互作用を考慮するより高度な分析方法です。タワーは2つまたは3つの寸法フレーム構造としてモデル化されており、各ジョイントに対して平衡方程式が記述されています。剛性マトリックス法は、一般的にフレーム分析で使用されます。

各メンバーの剛性マトリックスは、最初にその幾何学的および材料特性に基づいて確立されます。次に、タワー全体のグローバルな剛性マトリックスは、ジョイントのメンバーの接続性を考慮することにより組み立てられます。外部荷重と境界条件を適用することにより、ジョイントの変位は式$ [k] {u} = {f} $から解くことができます。ここで、$ [k] $はグローバル剛性マトリックス、$ {u} $は変位ベクトルであり、$ {f} $は負荷ベクトルです。変位がわかったら、各メンバーの内部力と応力を計算できます。

2。数値的手法

数値的手法は、特に複雑なタワーの幾何学と荷重条件のために、鋼構造のパワータワーの最新の応力分析で広く使用されています。

2.1。有限要素法（FEM）

有限要素法は、ストレス分析のための最も強力な数値技術の1つです。 FEMでは、パワータワーは、四面体、六面体、またはシェル要素など、多数の小さな要素に分割されています。各要素には独自の剛性マトリックスがあり、構造全体のグローバルな剛性マトリックスが組み立てられます。

FEMの利点は、複雑なジオメトリ、非線形材料の挙動、およびさまざまな負荷条件を処理する能力です。たとえば、不規則な形状または接続を備えたパワータワーでは、FEMは応力分布を正確にモデル化できます。また、可塑性や座屈などの鋼物質の非線形挙動を考慮することもできます。

FEM分析のプロセスには、前処理（構造のモデリング、要素タイプの定義、荷重と境界条件の適用）、方程式の解決、およびポスト処理（ストレスや変位分布などの結果の視覚化）が含まれます。 ANSYS、ABAQUS、SAP2000など、多くの商用FEMソフトウェアパッケージが利用可能です。これは、パワータワーストレス分析に使用できます。

2.2。境界要素メソッド（BEM）

境界要素法は、ストレス分析に使用できる別の数値的方法です。構造の全体の体積を離散化するFEMとは異なり、BEMは構造の境界を離散化するだけです。これにより、特に無限または半無限のドメインの問題の場合、未知の数と計算コストの数が削減されます。

BEMでは、境界積分方程式は、支配方程式の基本的な解に基づいて確立されています。境界をいくつかの要素に離散化することにより、境界積分方程式は線形代数方程式のシステムに変換されます。これらの方程式を解くと、構造内の任意のポイントでの応力と変位を計算できます。

ただし、BEMにはいくつかの制限があります。 FEMと比較して非線形問題を処理することはより困難であり、結果の精度は、基本的な解と境界の離散化によって影響を受ける可能性があります。

3。実験方法

実験方法は、分析的および数値的な方法から得られた結果を検証し、鋼構造のパワータワーの実際の世界行動を研究するために使用されます。

3.1。フル - スケールテスト

フルスケールテストでは、実際のサイズのパワータワーを構築し、制御された環境でさまざまな負荷にさらします。この方法では、実際の荷重条件下でタワーの動作に関する最も正確な情報を提供できます。

フルスケールテスト中、センサーはタワーに取り付けられ、ひずみ、変位、および力を測定します。センサーから収集されたデータを使用して、ストレス分布、荷重 - 積載能力、およびタワーの変形特性を分析できます。ただし、フルスケールテストは高価で時間がかかり、すべての種類のパワータワーでは実行可能ではない場合があります。

3.2。モデルテスト

モデルテストは、よりコスト - フルスケールテストの効果的な代替手段です。スケーリングされたパワータワーのダウンモデルが構築されており、類似性の法則が使用され、モデルの動作が完全なスケールタワーの動作と類似していることを確認します。

その後、モデルはスケーリングされたダウンロードでテストされ、結果は完全なスケールタワーに外挿されます。モデルテストは、さまざまな荷重パターンや構造構成の効果など、タワーの基本的な動作を研究するために使用できます。

4。ストレス分析における考慮事項

鋼構造のパワータワーのストレス分析を実行する場合、いくつかの要因を考慮する必要があります。

4.1。ロードの組み合わせ

パワータワーには、死荷重（タワー自体の重量）、ライブ荷重（風、氷、地震荷重など）、時折の負荷（建設荷重や偶発荷重など）など、さまざまな種類の負荷がかかります。関連する設計コードと標準に従って、さまざまな負荷の組み合わせを考慮する必要があります。

たとえば、風が支配された地域では、通常、死荷重と風負荷の組み合わせが重要な負荷の場合です。地震 - 傾向のある領域では、死荷重、ライブ荷重、地震荷重の組み合わせを分析する必要があります。

4.2。材料特性

降伏強度、最終強度、弾性率など、パワータワーで使用される鋼の材料特性は、ストレス分析の結果に大きな影響を与えます。材料の特性は、製造プロセス、品質管理、環境条件によって異なる場合があります。

分析で正確な材料特性を使用し、腐食や疲労などの材料の潜在的な分解を考慮することが重要です。

4.3。幾何学的欠陥

実際には、パワータワーには、メンバーの最初の直立性とジョイントでの不整列などの幾何学的な欠陥がある場合があります。これらの欠陥は、タワーの応力分布と安定性に影響を与える可能性があります。

一部の分析的および数値的方法は、分析に初期変位または同等の負荷を導入することにより、幾何学的欠陥を説明できます。

5。当社の製品と関連するリンク

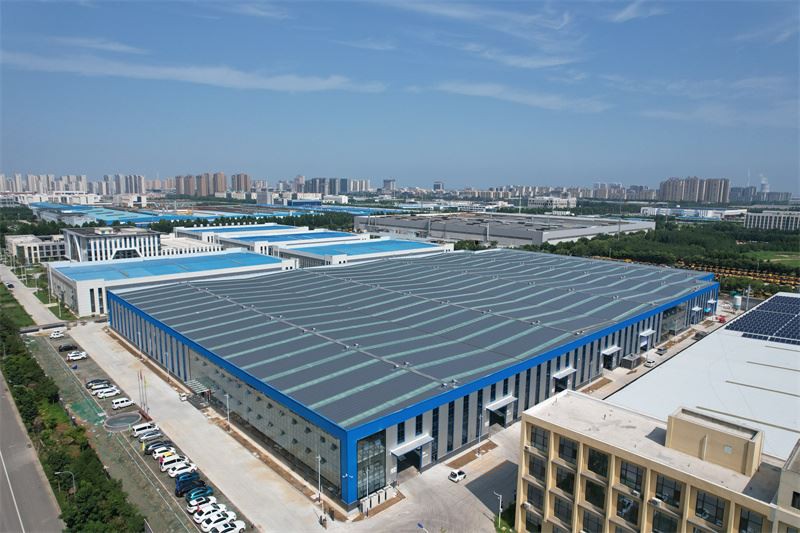

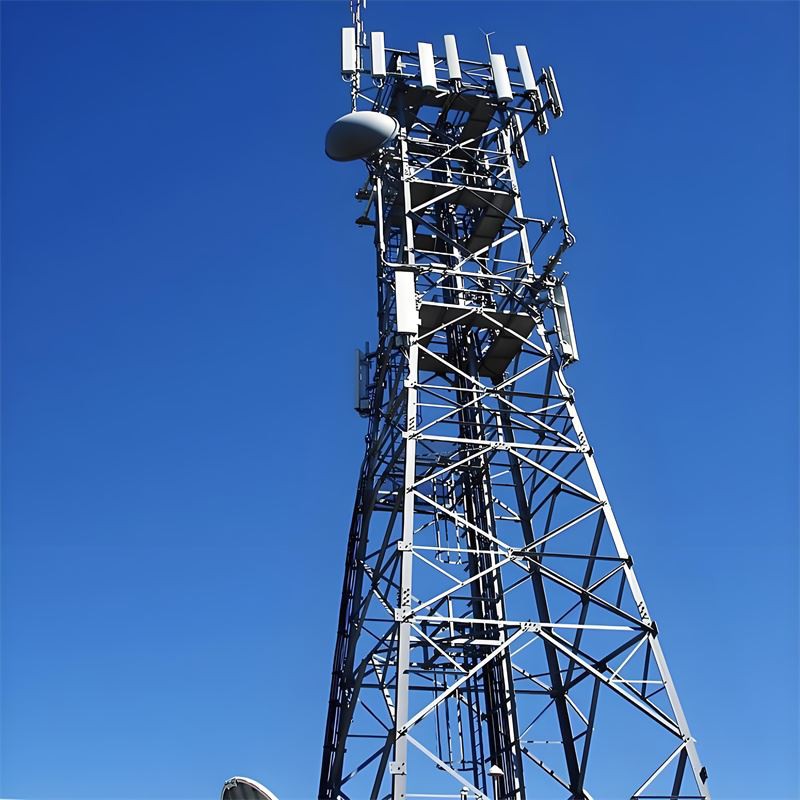

スチール構造パワータワーのサプライヤーとして、私たちはまた、他の関連する鋼構造製品も提供しています。鋼構造倉庫トラス、スチール構造通信タワー、 そして鋼構造ブリッジトラス。これらの製品は、高品質の材料と高度な技術で設計および製造されており、パフォーマンスと信頼性を確保しています。

6.調達についてはお問い合わせください

スチール構造のパワータワーまたはその他の関連製品に興味がある場合は、調達ディスカッションについてお問い合わせください。当社のプロのチームは、詳細な製品情報、技術サポート、競争力のある価格設定を提供できます。私たちはあなたの特定の要件を満たし、あなたのプロジェクトに最適なソリューションを提供することに取り組んでいます。

参照

• ASCE。 （2010）。建物やその他の構造の最小設計負荷。アメリカ土木学会。
• AISC。 （2016）。構造鋼の建物の仕様。アメリカ鉄鋼建設研究所。
• Zienkiewicz、OC、＆Taylor、RL（2005）。有限要素方法：ボリューム1：基礎。バターワース - ハイネマン。
