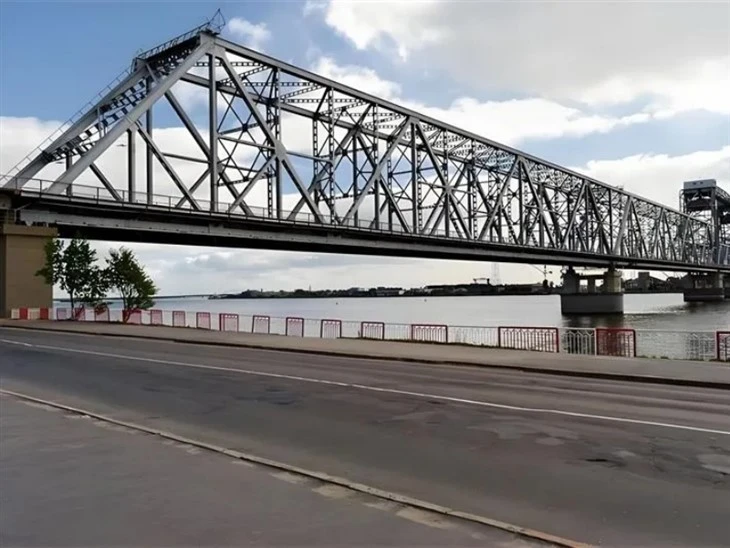

鋼構造橋トラス

鋼構造橋トラスのレイアウトと接続は、橋の設計と建設における重要な要素であり、橋の安定性、安全性、耐用年数、経済性に関係します。鋼構造橋トラスの配置と接続に関する主な考慮事項と設計方法は次のとおりです。

お問い合わせを送る

製品説明

(1) スパンと荷重の解析

支間計算: 橋トラスのレイアウトは、まず橋の支間に基づいて決定する必要があり、支間サイズが設計の鍵となります。交通流、橋床版幅、荷重 (車両荷重、歩行者荷重、風荷重など) に基づいて構造解析を実行し、トラスがこれらの荷重を効果的に分散できることを確認します。

荷重分散: 橋のトラス設計では、さまざまな種類の荷重 (活荷重、死荷重、温度荷重など) がトラス上でどのように分散されるかを考慮し、構造解析を通じて適切な構造寸法と節点の位置を計算する必要があります。

(2) トラスの幾何学的形状と配置

橋の径間と深さの関係: 大径間橋のトラスは、多くの場合、三角形、長方形、逆三角形などの幾何学的形状に配置されます。一般的なトラスのタイプには、平面トラスと空間トラスが含まれます。

トラスの設計は実際のニーズを満たす必要があります。長い橋の場合、通常、支持のために複数のトラスシステムが必要です。幅の広い橋の場合は、二次トラスを追加するか、主トラスの設計を強化する必要がある場合があります。

支持位置の選択: トラスの支持は通常、均一な構造応力を確保するために橋の両端または中央 (多径間橋の場合) に設置されます。支持形式は固定ベアリング、ヒンジベアリングなどです。

(3) トラスと橋床版構造の組み合わせ

トラスは通常、橋の上部構造の主な耐荷重部分であり、トラスと橋床版を組み合わせるには、橋床版の荷重が効果的にトラスに伝達されるように、支持点と接続方法を合理的に配置する必要があります。トラスに伝達され、トラスのさまざまなノードを介して橋の支柱に伝達されます。

(4) 橋トラスの高さと深さ

トラスの高さと深さは、橋の支持力と剛性に関係します。適切なトラスの高さは、橋が荷重下でも良好な安定性を維持するのに役立ちます。トラスの高さは通常、橋のスパン、荷重、設計要件に適合します。

(1) ノードの接続方法

溶接接続: 溶接は、鋼構造の橋トラス、特にノード接続で一般的に使用される接続方法です。溶接は高強度で緻密な接続を提供できるため、大きな荷重に耐える部品に適しており、通常は複雑な三角形やその他の不規則な形状のトラスノードに使用されます。

ボルト接続: ボルト接続は一般的な接続方法で、特にノードの分解やメンテナンスが必要な場合に、橋トラスのさまざまな部分に適しています。高力ボルトは強い締結力を提供でき、施工も簡単です。ボルト接続は、橋の垂直および水平分岐ノードに一般的に使用されます。

リベット接続: リベット接続は、一部の古い鋼構造橋で今でも使用されています。リベット接続は溶接やボルト接続ほど柔軟性はありませんが、一部の旧式のトラス構造では依然として効果的です。

(2) ノード設計

単純なサポートされたノード: 単純なサポートされたノードは、通常、橋トラスの両端で一方向の荷重に耐える必要がある橋で使用されます。単純な支持ノードは支持ベアリングを介して橋の他の部分に接続され、荷重の伝達を容易にします。

固定ノード: 大きな曲げモーメントに耐える部品の場合、橋トラスノードは固定ノードとして設計される場合があります。固定ノードは構造の安定性を高めることができ、橋の主要トラス部分に適しています。

多関節ノード: トラスの回転や大幅な変形を許容する必要がある設計では、多関節ノードを使用できます。関節接続により構造の剛性が低下し、温度や荷重の変化などの要因によって引き起こされる変形に適応できるようになります。

(3) トラスとサポートの接続

トラスのサポートは橋トラスの重要な接続部分です。サポート接続の設計は、負荷がかかった状態での橋の安定性を確保する必要があります。軸受の形式は、固定軸受、ヒンジ軸受、転がり軸受に分けられます。ベアリングの選択では、橋が受ける荷重の種類、地質学的条件、橋の設計要件を考慮する必要があります。
